เครื่องทดสอบ OTDR

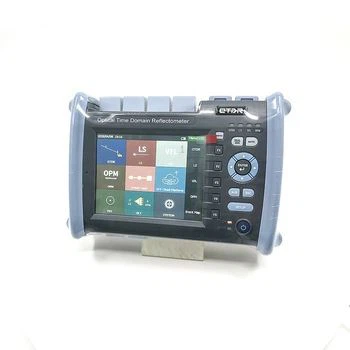

ST3200C Serials OTDR
ST3200C ซีรีส์ออปติคอลไทม์โดเมนรีเฟลกเตอร์เป็นเครื่องมือวัดแบบพกพาและอัจฉริยะรุ่นใหม่สำหรับการทดสอบระบบสื่อสารใยแก้วนำแสง ใช้หน้าจอสัมผัสสีขนาด 5.6 นิ้วปุ่ม / สัมผัสการทำงานแบบคู่ การรวมภายในของโมดูลการทำงานที่สำคัญแปดโมดูลการบูรณาการอเนกประสงค์เพื่อช่วยลูกค้าแก้ปัญหาการทดสอบและบำรุงรักษาภาคสนาม ช่วงไดนามิกสูงสุด 45 dB สามารถเจาะตัวแยกแสงการทดสอบเครือข่าย PON ที่มีประสิทธิภาพ การจัดการการประหยัดพลังงานอัจฉริยะสแตนด์บายนาน 20 ชั่วโมงการป้องกันมิติการทดสอบอย่างต่อเนื่องอย่างมีประสิทธิภาพ
การใช้งาน: ส่วนใหญ่จะใช้เพื่อวัดความยาวการสูญเสียและคุณภาพการเชื่อมต่อของเส้นใยแสงและสายเคเบิลทุกชนิดและสามารถใช้กันอย่างแพร่หลายในการก่อสร้างทางวิศวกรรมการบำรุงรักษาและการทดสอบสายการซ่อมแซมฉุกเฉินและการพัฒนาและการผลิตเส้นใยแสงและ สายเคเบิล
ST3200C ทำอะไรได้บ้าง?
1. OTDR
2. แหล่งกำเนิดแสงเลเซอร์ที่เสถียร
3. ภาพแสงสีแดงผิดตำแหน่ง (VFL)
4. เครื่องวัดพลังงานแสง (OPM)
5. Intelligent Optical Link Mapper [iOLM]
6. การตรวจจับใบหน้าปลายใยแก้วนำแสง
7. การทดสอบ Optica Uoss
8. ตำแหน่งที่ผิดพลาด
ข้อกำหนดทางเทคนิค
OTDR | |||||||||
ST3200C-A | ST3200C-B -B | ST3200C-C -C | ST3200C-D | ST3200C-E | ST3200C -F | ST3200C -G | ST3200C -H | ST3200C-I | |
ประเภท | เอสเอ็ม | MM | SM / MM | ||||||
ความยาวคลื่น | 1310 นาโนเมตร / 1550 นาโนเมตร | 1310 นาโนเมตร / 1490 นาโนเมตร / 1550 นาโนเมตร | 1310 นาโนเมตร / 1550 นาโนเมตร / 1625 นาโนเมตร | 1310 นาโนเมตร / 1490 นาโนเมตร / 1550 นาโนเมตร / 1625 นาโนเมตร | 850 นาโนเมตร / 1300 นาโนเมตร | 850 นาโนเมตร / 1300 นาโนเมตร / 1310 นาโนเมตร / 1550 นาโนเมตร | |||
สูงสุด ช่วงไดนามิก | 35 / 33dB | 38/36 เดซิเบล | 42/40 เดซิเบล | 45 / 43dB | 37/35 / 35 เดซิเบล | 37/35 / 35 เดซิเบล | 37/35/35 / 35 เดซิเบล | 28 / 26dB | 28/26/35 / 33 เดซิเบล |
โซนตาบอดเหตุการณ์ | 1m | 0.8m | 0.8m | 0.8m | 0.8m | 0.8m | 0.8m | lm | lm |
ATT โซนตาบอด | 6m | 6m | 6m | 6m | 6m | 6m | 6m | 6m | 6m |
ช่วงทดสอบ | 500 ม. / 1 กม. / 2 กม. / 4 กม. / 8 กม. / 16 กม. / 32 กม. / 64 กม. / 12 8 กม. / 256 กม. | ||||||||
ความกว้างของพัลส์ | 3ns / 5ns / 10ns / 30ns / 50ns / 80ns / 160ns / 320ns / 500ns / 800ns / 1000ns / 3000ns / 5000ns / 8000ns / 10000ns / 20000ns | ||||||||
ตั้งแต่ความแม่นยำ | ± (0.75m {{2}} ช่วงตัวอย่าง+0.005 % x ระยะทดสอบ) | ||||||||
ความแม่นยำในการสูญเสีย | ± 0.05dB / เดซิเบล | ||||||||
ตัวอย่างคะแนน | 16k〜256k | ||||||||
ความละเอียดตัวอย่าง | 0.05m~16m | ||||||||
ความแม่นยำในการสะท้อน | ± 3dB | ||||||||
รูปแบบไฟล์ | รูปแบบไฟล์มาตรฐาน SOR | ||||||||
การวิเคราะห์การสูญเสีย | วิธี 4 จุด / วิธี 5 จุด | ||||||||
ระดับความปลอดภัยของเลเซอร์ | คลาส II | ||||||||
อื่น ๆ | |
แสดง | หน้าจอสัมผัส LCD สีขนาด 5.6 นิ้ว + |
พาวเวอร์ซัพพลาย | อะแดปเตอร์ AC / DC： อินพุต： 100V〜240V, 50 / 60Hz, เอาต์พุต 0.6A： 12V-19V, 1.5A แบตเตอรี่ Li: 7.4V, 5200mAh |
อุณหภูมิในการทำงาน | -10°C 〜+50°C |
อุณหภูมิในการจัดเก็บ | -40°C 〜+70°C |
ความชื้นสัมพัทธ์ | 0 〜95% ไม่กลั่นตัว |
น้ำหนัก | ≤1.2กก |
ขนาด | 227 มม. x 160 มม. x 70 นาที |
หน้าที่ของโฮสต์： PON OTDR / OPM / VFL / LS / Event Map / Fiber End Detection (เครื่องตรวจจับการซื้อเพิ่มเติม) / การทดสอบการสูญเสียแสง | |
อัตราการรีเฟรช | 3Hz (ประเภท) |
การจัดเก็บข้อมูล | ที่เก็บข้อมูลภายใน： 100M (GG lt; 3000 เส้นโค้ง)； ที่เก็บข้อมูลภายนอก： บิต 4G |
ตัวเชื่อมต่อ | FC / UPC (เปลี่ยน SC、 ST) |
อินเทอร์เฟซข้อมูล | USB, Mini-USB, พอร์ตอีเธอร์เน็ต 10M / 100M |
OPM | |
ช่วงความยาวคลื่น | 800 นาโนเมตร ~ 1700 นาโนเมตร |
ตัวเชื่อมต่อ | ข้อต่อสากล FC / SC / ST |
ขอบเขตการทดสอบ | -50dBm〜+26dBm |
ความไม่แน่นอน | ±5% |
ความยาวคลื่นการสอบเทียบ | 850nm / 980nm / 1300nm / 1310nm / 1490mn / 1550nm / 1625mn / 1650 นาโนเมตร |
LS | |
ประเภทเลเซอร์ | FP-LD |
ความยาวคลื่น | สอดคล้องกับความยาวคลื่นเอาต์พุต OTDR |
กำลังขับ | GG gt; -5dBm |
เสถียรภาพ | CW, ± 0.5dB / 15 นาที (ทดสอบหลังจากอุ่นเครื่อง 15 นาที) |
ตัวเชื่อมต่อ | FC / UPC (เปลี่ยน SC、 ST) |
VFL | |
ความยาวคลื่น | 650 นาโนเมตร± 20 นาโนเมตร |
กำลังขับ | GG gt; 2mW |
โหมด | CW / lHz / 2 เฮิร์ต |
ตัวเชื่อมต่อ | FC / UPC (เปลี่ยน SC> ST) |
ดัชนีการทดสอบการสูญเสียทางแสงหมายถึงดัชนี LS และ OPM ข้างต้น | |
รายการการกำหนดค่า
ไม่ | ชื่อ | ปริมาณ | หมายเหตุ |
1 | โฮสต์ | 1 | รวมแบตเตอรี่ |
2 | อะแดปเตอร์ AC / DC | 1 | |
3 | ดิสก์ U (รวมถึงซอฟต์แวร์การวิเคราะห์ / คู่มือผู้ใช้ | 1 | |
4 | แตะปากกา | 1 | |
5 | สายข้อมูล | 1 | |
6 | อะแดปเตอร์ OTDR SC | 1 | |
7 | อะแดปเตอร์ OPM SC | 1 | |
8 | คู่มือการใช้งานที่รวดเร็ว | 1 | |
9 | คู่มือการใช้งาน | 1 | |
10 | การรับรองการสอบเทียบ | 1 | |
11 | ใบรับรอง / ใบรับประกัน | 1 | |
12 | ทำความสะอาดชิ้นสำลี | 10 | |
13 | ลูกบิดหนัง | 1 | |
14 | กระเป๋าเป้สะพายหลังพิเศษสำหรับเครื่องดนตรี | 1 |
