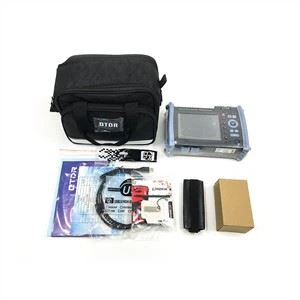

OTDR 1310/1550NM 26/24db พร้อมการทดสอบ RJ45
บทนำ Brife:
ST3200F series OTDR adopts 4.3 inch capacities touch screen. It integrates 12 functions, such as auto OTDR, expert OTDR, event map, OPM, RJ45 cable tracker, and "computer level" file management to meet various test requirements in different occasions.
ข้อมูลจำเพาะ:
OTDR | |||||||
แบบอย่าง | ST3200F-อ | ST3200F-B | ST3200F-ค | ST3200F-ด | ST3200F-E | ||
พิมพ์ | G.652 SM | ||||||
ความยาวคลื่น | 1310/1550±20nm | 1310/1550±20nm | 1625nm | 1650nm | 850/1300 นาโนเมตร (เอสเอ็ม) | ||
DynamicRange | 26เดซิเบล/24เดซิเบล | 32/30dB | 22เดซิเบล | 22เดซิเบล | 22/24dB | ||
อีฟntBlindZone | 2.5m | ||||||
ATT BlindZone | 8m | ||||||
ช่วงทดสอบ | 500m/1กม./2 กม./4 กม./8 กม./16 กม./32 กม./64 กม./100 กม. | ||||||
ความกว้างของพัลส์ | 3ns/5ns/10ns/20ns/30ns/50ns/80ns/160ns/320ns/500ns/800ns/1us/2เรา/3เรา/5เรา/8เรา/10เรา/20เรา | ||||||
ความแม่นยำ | ± (1m บวก ช่วงตัวอย่างบวก 0.005 เปอร์เซ็นต์ระยะทดสอบ) | ||||||
ความเป็นลิเนียร์ | น้อยกว่าหรือเท่ากับ0.05dB/dB | ||||||
คะแนนตัวอย่าง | 16k128k | ||||||
แซมปณิธาน | 0.05m8m | ||||||
การสูญเสียความละเอียด | 0.001เดซิเบล | ||||||
เกณฑ์การสูญเสีย | 0.20dB | ||||||
ความละเอียดช่วง | 0.001m | ||||||
ดัชนีการหักเหของแสง | 1.00000-2.00000 | ||||||
สะท้อน acc | ±3dB | ||||||
รูปแบบไฟล์ | รูปแบบไฟล์มาตรฐาน SOR | ||||||
การวิเคราะห์การสูญเสีย | วิธี 4 จุด /5 จุดวิธี | ||||||
Laser Safety | ชั้นII | ||||||
ตัวเชื่อมต่อ | FC/UPC (SC . แบบเปลี่ยนได้,ST) หรือ SC/APC | ||||||
อัตราการรีเฟรช | 3Hz (Typ) | ||||||
มัลติทาสกิ้ง | สนับสนุน | ||||||
OPM | LS | ความยาวสายเคเบิล RJ45 | |||||
ช่วงคลื่น | 800nm1700nm | ความยาวคลื่น | เหมือนกับOTDR | ระยะทดสอบ | Greater than or equal to 300m | ||
ช่วงทดสอบ: -70 บวก 10dBm/ -50 บวก 26dBm | ประเภทเลเซอร์ | FP - LD | คนอื่น | ||||
พลัง | มากกว่าหรือเท่ากับ-5dBm | แสดง:4.3 inches 800480 IPS TFT - LCD หน้าจอสัมผัส | |||||
ปณิธาน | 0.01เดซิเบล | Stabilitycw,±0.5dB/15min (หลังจาก1อุ่น 5 นาที) | |||||
ความไม่แน่นอน | ±5 percent | FC/UPC (SC,ST ว่าง) | แหล่งจ่ายไฟ: ไฟฟ้ากระแสสลับ/กระแสตรง อะแดปเตอร์ Input:100V240V, 50/60Hz, 0.6A เอาท์พุต: 5v 2A Lithium battery:3.7V,4000mAh | ||||
ตัวระบุความถี่ | CW/270/330/1k/2kH | CW/270Hz/330Hz/1kHz/2k | |||||
ตัวเชื่อมต่อ | ยูนิเวอร์แซลเอฟซี/SC/ST | คลื่นRecog | สนับสนุน | การทำงานของแบตเตอรี่ | Continuous test> 12h | ||
Wave Recog | สนับสนุน | การทดสอบการสูญเสียแสง | การจัดเก็บข้อมูล | 8GB,มากกว่าหรือเท่ากับ20,000 โค้ง | |||
VFL | ความยาวคลื่น | เหมือนกัน with LS | อินเทอร์เฟซข้อมูล | ประเภท USB C | |||
ความยาวคลื่น | 650nm±20nm | การทดสอบ IL | สนับสนุน | อุณหภูมิในการทำงาน | -10 องศาบวก 50 องศา | ||
กำลังขับ | มากกว่าหรือเท่ากับ10mW | RJ45 cable tracker | อุณหภูมิในการจัดเก็บ | -40 องศาบวก 70 องศา | |||
โหมด | CW/1Hz/2Hz | โหมด | การติดตามแบบดิจิทัล | ความชื้นสัมพัทธ์ | 0〜95 เปอร์เซ็นต์ไม่ควบแน่น | ||
ขั้วต่อ FC/UPC | ระยะทาง | มากกว่าหรือเท่ากับ300m | Wแปด | น้อยกว่าหรือเท่ากับ 0.5kg | |||
ระดับความปลอดภัย | ชั้น III | Support Online/Line PairTracker | ขนาด | 173mm 109mm 45mm | |||
